Sachets ESD : comment choisir le bon blindage pour des composants sensibles à moins de 100 volts ?

Pour un acheteur ou un responsable qualité, il n’y a rien de plus frustrant qu’un taux de défaillance élevé sur des cartes électroniques fraîchement assemblées. La « mortalité infantile » des composants, souvent imputée à des défauts de fabrication, a une cause bien plus insidieuse et fréquente : les décharges électrostatiques (ESD). Ces événements, invisibles et imperceptibles, peuvent endommager un microcontrôleur ou un circuit intégré bien avant qu’il ne soit soudé. Face à ce risque, la réponse standard consiste à utiliser des emballages « antistatiques », mais cette précaution est souvent insuffisante et mal comprise.

L’erreur commune est de considérer tous les sachets ESD comme équivalents. On se fie à une couleur (le rose des sachets dissipatifs) ou à une appellation générique sans en comprendre les limites physiques. La protection des composants les plus modernes, sensibles à des tensions inférieures à 100 volts, ne tolère aucune approximation. La clé ne réside pas seulement dans l’acte d’achat d’un sachet, mais dans la mise en place d’un processus de contrôle rigoureux et la compréhension des mécanismes de protection, de la mesure de la résistance de surface à la procédure de déballage.

Cet article adopte une approche d’ingénieur pour vous fournir un protocole de sélection et de validation. Nous analyserons la physique derrière la défaillance, nous établirons les critères de choix entre un sachet dissipatif et un blindage métallisé, et nous détaillerons les procédures de contrôle et de manipulation qui garantissent une protection sans faille, de la réception à l’atelier.

Pour naviguer efficacement à travers les aspects critiques de la protection ESD, ce guide est structuré en plusieurs points clés. Chaque section aborde une problématique précise et fournit des solutions techniques et procédurales pour sécuriser votre chaîne d’approvisionnement et de production.

Pourquoi le frottement d’un sachet standard peut détruire votre microcontrôleur ?

Le danger des décharges électrostatiques réside dans leur nature invisible et la différence fondamentale entre la sensibilité humaine et celle des composants électroniques. Le seuil de perception d’une décharge pour un être humain se situe autour de 3000 volts. En dessous de ce niveau, l’événement est totalement indétectable pour nos sens. Or, les microcontrôleurs modernes, les FPGA et de nombreux circuits intégrés sont classés comme extrêmement sensibles aux décharges électrostatiques (ESDS – ElectroStatic Discharge Sensitive).

Le simple fait de glisser un composant dans un sachet plastique standard génère une charge par effet triboélectrique – le même phénomène qui fait qu’un ballon se colle à un mur après avoir été frotté sur un pull. Cette charge peut atteindre plusieurs milliers de volts et, en se déchargeant à travers la structure microscopique du composant, elle provoque des dommages irréversibles. Ces pannes latentes, qui ne se révèlent qu’une fois le produit final chez le client, sont un fléau industriel. À titre d’exemple, une analyse du secteur médical estime que plus de 60% des pannes d’appareils médicaux sont dues aux ESD.

La classification de sensibilité des composants est normalisée et met en lumière le risque pour les technologies actuelles :

• Classe 0A : Composants ultra-sensibles, vulnérables à des tensions de moins de 125V. C’est la catégorie de nombreux microcontrôleurs et puces avancées.
• Classe 0B : Composants très sensibles (125V-250V).
• Classe 1 : Composants sensibles (250V-1000V), comme les circuits CMOS standards.
• Classe 2 : Sensibilité modérée (1000V-2000V).

Le risque est donc avéré : un composant sensible à 100V peut être détruit par une décharge 30 fois inférieure au seuil de perception humaine. Le choix d’un emballage inadapté n’est pas une simple négligence, c’est une source directe de défaillance produit.

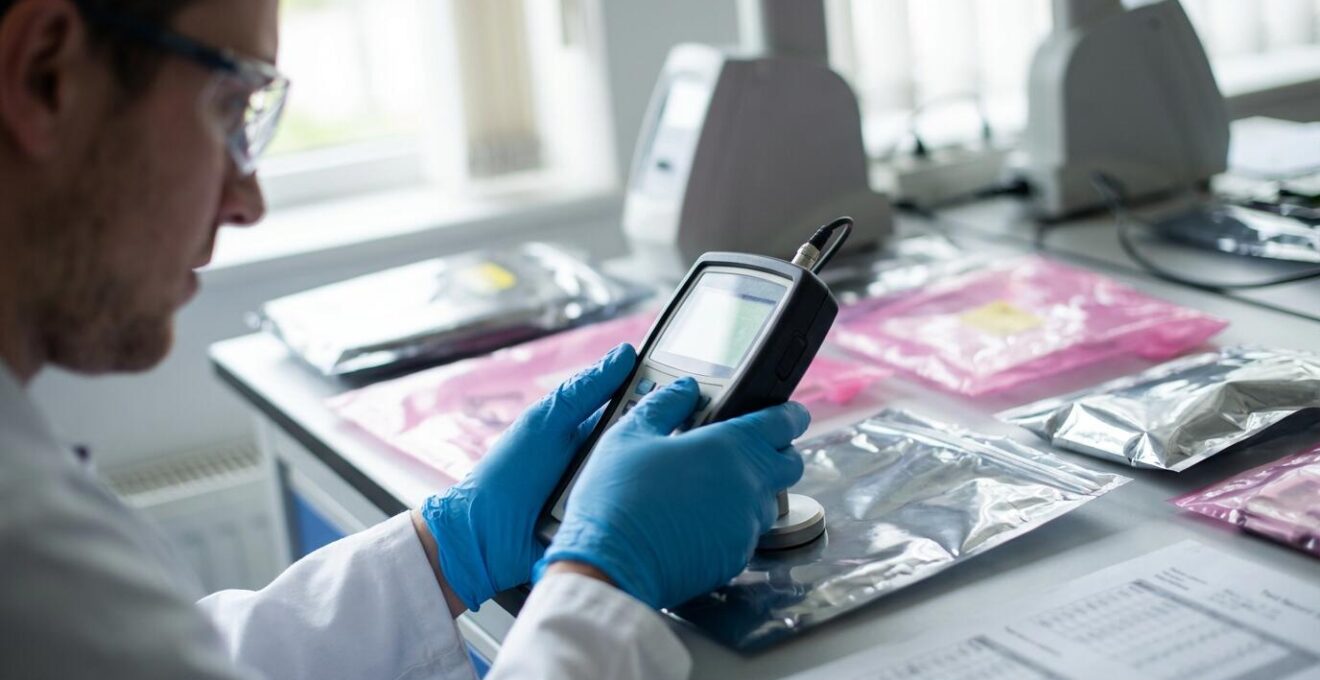

Comment mesurer la résistance de surface de vos emballages à la réception ?

La confiance aveugle dans un fournisseur n’est pas une stratégie de contrôle qualité viable. Pour garantir que les sachets ESD que vous recevez sont conformes, une mesure objective s’impose : la résistance de surface. Cette valeur, exprimée en ohms par carré (Ω/sq), détermine la capacité d’un matériau à dissiper ou à conduire une charge électrostatique. Une mesure à la réception avec un mégohmmètre à sonde annulaire est une étape cruciale de validation.

Les matériaux sont classifiés selon leur résistance de surface, ce qui a une implication directe sur leur capacité de protection. La norme de référence est la IEC 61340. Pour les matériaux dissipatifs, par exemple, la norme IEC 61340-2-3 définit une résistance de surface inférieure à 10^11 Ω. Au-delà, le matériau est considéré comme isolant et donc dangereux.

Mettre en place un protocole de test par échantillonnage sur chaque lot de sachets reçus permet de détecter les non-conformités avant qu’elles n’affectent votre production. C’est une barrière de sécurité indispensable pour s’assurer que vous payez bien pour une protection efficace et non pour un simple plastique coloré.

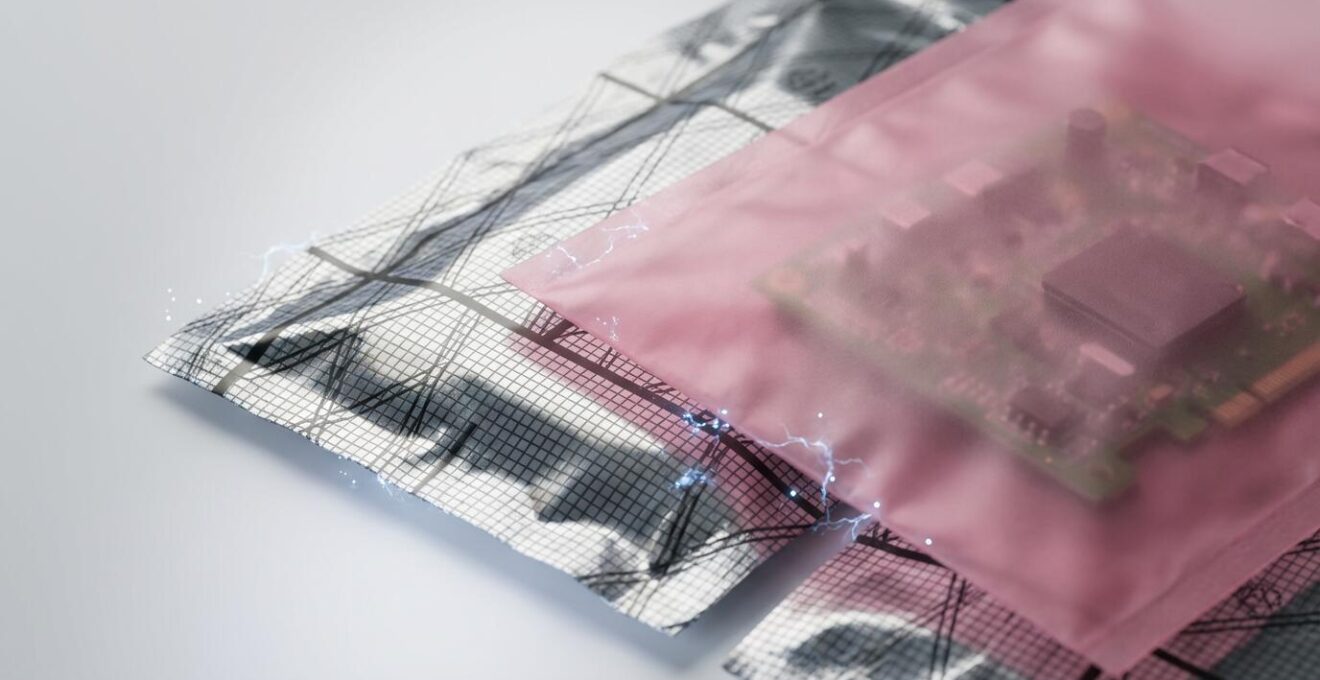

Sachet métallisé (Shielding) ou rose (Dissipatif) : quelle protection pour l’expédition ?

C’est une confusion fondamentale qui cause d’innombrables défaillances : croire qu’un sachet rose « antistatique » protège un composant d’une décharge externe. C’est faux. Un sachet rose est fabriqué à partir d’un plastique dissipatif. Son rôle est uniquement d’empêcher la génération de charges par effet triboélectrique à sa surface. Il ne génère pas de charge, mais il n’offre aucune protection contre un événement ESD externe. Si une personne chargée électrostatiquement touche le sachet, la décharge traversera le plastique et détruira le composant à l’intérieur.

La seule protection efficace pour le transport et le stockage hors d’une zone protégée (EPA – ESD Protected Area) est le sachet de blindage métallisé (shielding bag). Ce type de sachet possède une couche conductrice métallisée qui agit comme une véritable cage de Faraday. Elle intercepte la décharge externe et l’évacue sur sa surface, protégeant intégralement le contenu. La performance de ces sachets est également normée, avec par exemple des exigences sur un temps de décharge inférieur à 2 secondes de 1000V à 100V.

Pour une protection optimale lors de l’expédition, la méthode de l’emballage « gigogne » est recommandée :

1. Étape 1 : Placer le composant sensible dans un sachet blindé métallisé, qui est ensuite scellé. C’est la cage de Faraday primaire.
2. Étape 2 : Emballer ce premier sachet dans un matériau d’amortissement, lui-même dissipatif (mousse, film à bulles ESD) pour la protection mécanique.
3. Étape 3 : Placer l’ensemble dans une boîte en carton conductrice ou dissipative.

La règle est simple : un sachet rose ne peut être utilisé que pour contenir des éléments non sensibles (vis, manuels) ou pour des transferts de très courte durée à l’intérieur d’une zone EPA entièrement contrôlée. Pour toute expédition ou stockage en dehors d’une EPA, le sachet métallisé est non-négociable.

L’erreur de stocker des sachets roses plus de 12 mois avant usage

Une autre erreur coûteuse est de considérer les sachets ESD, en particulier les modèles dissipatifs roses, comme ayant une durée de vie illimitée. Leurs propriétés antistatiques ne sont pas inhérentes au plastique lui-même. Elles proviennent d’additifs chimiques (amines) intégrés dans la matrice du polyéthylène basse densité (PEBD). Ces additifs « migrent » vers la surface du film plastique et attirent l’humidité de l’air, créant une fine couche microscopique et conductrice qui permet de dissiper les charges.

Le problème est que ce processus n’est pas éternel. Avec le temps, et sous l’effet de la chaleur ou d’un air trop sec, ces additifs s’évaporent ou se dégradent. Le sachet perd alors progressivement ses propriétés dissipatives et redevient un simple plastique isolant, capable de générer des charges dangereuses. C’est pourquoi les fabricants sérieux indiquent une date de péremption ou une durée de vie garantie. Bien que certains produits haut de gamme comme les sachets PURPLESTAT puissent avoir une garantie maximale de 4 ans dans des conditions idéales, une règle de prudence industrielle consiste à ne pas stocker les sachets dissipatifs standards plus de 12 à 18 mois.

Stocker de grands volumes de sachets pendant des années est donc une fausse économie. Vous risquez d’utiliser des emballages devenus inefficaces, voire dangereux. Une gestion rigoureuse des stocks est impérative.

Ce contrôle permet de s’assurer que chaque sachet utilisé en production est bien fonctionnel et offre le niveau de protection attendu.

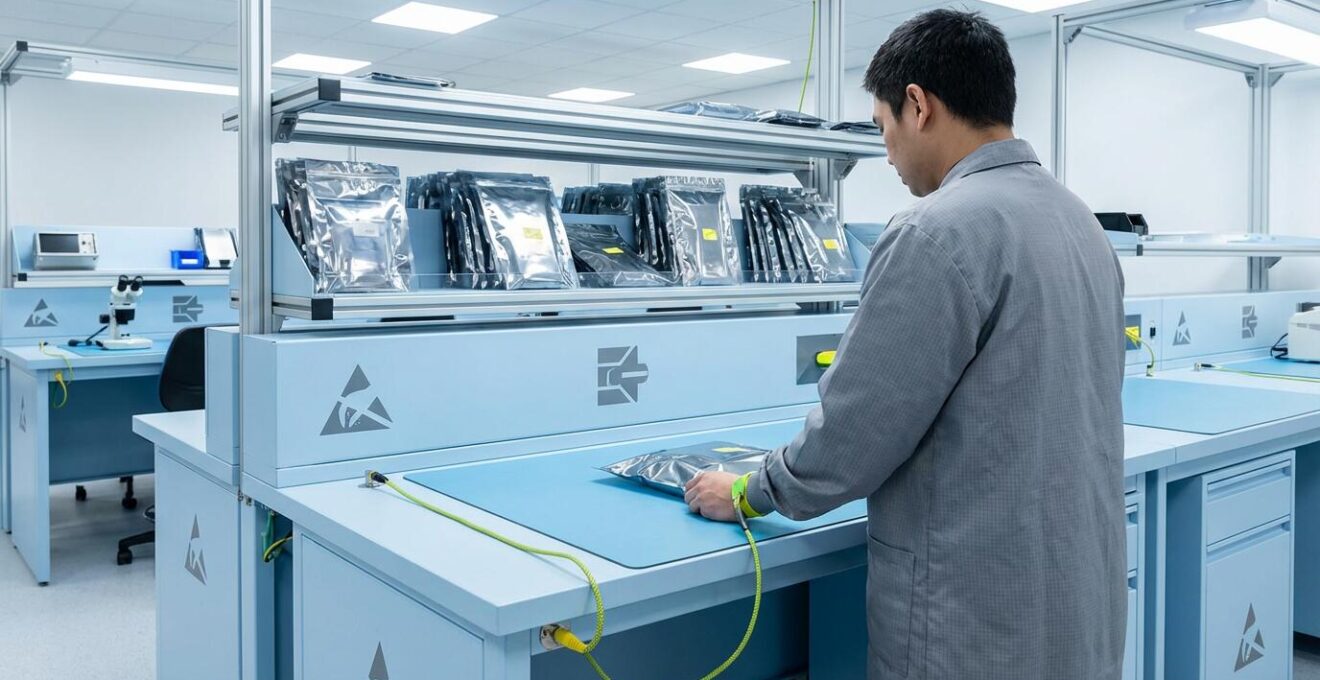

Dans quel ordre déballer les composants pour maintenir la continuité de la terre ?

Posséder le meilleur sachet de blindage est inutile si la procédure de déballage introduit une décharge au dernier moment. La manipulation de composants ESDS doit se faire exclusivement dans une zone EPA (ESD Protected Area) où tous les éléments (plan de travail, sol, opérateurs) sont reliés à un point de terre commun. L’objectif est de maintenir une continuité de la terre et d’éviter toute différence de potentiel.

L’opérateur, relié à la terre par un bracelet antistatique (dont le bon fonctionnement doit être testé quotidiennement), ne doit jamais ouvrir le sachet en l’air. Le faire créerait une différence de potentiel entre le sachet et le plan de travail, risquant une décharge au moment où le composant est extrait. La procédure correcte est séquentielle et vise à égaliser tous les potentiels avant l’ouverture.

La séquence rigoureuse à suivre est la suivante :

1. Étape 1 : L’opérateur vérifie la bonne connexion et le bon fonctionnement de son bracelet antistatique personnel.
2. Étape 2 : Il pose le sachet blindé, encore scellé, directement sur le tapis de travail dissipatif, lui-même relié à la terre.
3. Étape 3 : Il attend une à deux secondes. Ce court instant permet à toute charge potentielle accumulée sur la surface externe du sachet de s’écouler vers la terre via le tapis. Le sachet et le plan de travail sont maintenant au même potentiel (zéro volt).
4. Étape 4 : C’est seulement maintenant qu’il peut ouvrir le sachet en toute sécurité.
5. Étape 5 : Il extrait le composant et le pose directement sur le tapis, sans jamais le soulever ou le manipuler en l’air, maintenant ainsi la continuité de la protection.

Cette discipline opératoire est la dernière ligne de défense. Elle garantit que les efforts investis dans le choix d’un emballage de qualité ne sont pas anéantis par une simple erreur de manipulation.

Pourquoi votre convoyeur à bande génère 20 000 volts en hiver ?

L’environnement de production lui-même est une source majeure de charges électrostatiques. Les lignes de convoyage, en particulier celles avec des bandes en matériaux isolants comme le PVC ou le caoutchouc, sont de puissants générateurs triboélectriques. Le frottement continu de la bande sur les poulies et les rouleaux arrache des électrons et accumule une charge massive sur sa surface. Ce phénomène est considérablement amplifié en hiver ou dans des environnements climatisés où l’humidité relative de l’air est faible. L’air sec est un excellent isolant, ce qui empêche les charges de se dissiper naturellement.

Dans ces conditions, il n’est pas rare de mesurer des potentiels de 20 000 à 30 000 volts sur une bande de convoyeur en mouvement. Un simple objet, une carte électronique par exemple, posé sur cette bande se charge instantanément par induction. Lorsqu’un opérateur (même s’il est à la terre) vient le saisir, ou lorsque le produit entre en contact avec une partie métallique de la machine, une décharge violente se produit, détruisant les composants sensibles. Des études montrent qu’un simple déplacement entre postes de travail peut générer jusqu’à 35 000 volts dans un environnement sec.

Ignorer l’électricité statique générée par les équipements de production, c’est laisser une porte ouverte à des pannes systématiques et difficiles à diagnostiquer. Il est donc crucial d’identifier ces zones de génération de charge et de mettre en œuvre des solutions de neutralisation actives ou passives pour ramener ces potentiels à un niveau sûr, inférieur à 100 volts.

Comment valider l’étanchéité des sacs MBB (Moisture Barrier Bags) à la réception ?

Pour de nombreux composants électroniques, l’ESD n’est pas la seule menace. L’humidité est un ennemi tout aussi destructeur, en particulier pour les composants sensibles à l’humidité (MSL – Moisture Sensitivity Level). Les sacs barrière à l’humidité (MBB – Moisture Barrier Bags), souvent des sachets de blindage ESD avec une couche d’aluminium plus épaisse, sont conçus pour offrir une double protection. Cependant, leur efficacité dépend de leur intégrité et de la qualité du scellage.

Valider un sac MBB à la réception est un protocole à trois niveaux qui va au-delà de la simple inspection visuelle :

• Niveau 1 – Inspection Visuelle : Examiner le sachet à la recherche de perforations, même minimes. Vérifier la qualité du scellage thermique : il doit être continu, uniforme et sans zone de faiblesse ou de brûlure.
• Niveau 2 – Vérification de la Carte Indicatrice d’Humidité (HIC) : Chaque sac MBB doit contenir une carte indicatrice d’humidité. Il s’agit d’une petite carte en papier avec des points de réactifs chimiques qui changent de couleur (généralement du bleu au rose) en fonction du taux d’humidité relative à l’intérieur du sac. À la réception, tous les points doivent indiquer un niveau d’humidité sûr (ex: en dessous de 30%).
• Niveau 3 – Vérification du Déshydratant : Le sachet contient également un petit sac de déshydratant (gel de silice, argile…). Celui-ci absorbe l’humidité résiduelle. Certains déshydratants intègrent eux-mêmes un indicateur.

Si la carte HIC indique un niveau d’humidité hors des limites acceptables, cela signifie que la barrière a été compromise. Le lot de composants est considéré comme exposé et doit impérativement être traité selon la norme J-STD-033, ce qui implique généralement une mise en étuve (cuisson) pour retirer l’humidité absorbée par les composants avant le processus de refusion.

Comment éliminer les décharges électrostatiques (ESD) sur une ligne de convoyage plastique ?

Une fois les sources de génération de charges identifiées, notamment sur les lignes de convoyage, il est impératif d’appliquer des solutions de neutralisation. L’approche dépend de la nature des matériaux et du processus. On distingue trois grandes familles de solutions pour maîtriser les potentiels électrostatiques sur les équipements de production.

Ces solutions peuvent être passives, actives ou basées sur le choix des matériaux. Le choix optimal dépendra d’une analyse de risque et de mesures de potentiel effectuées sur site. Pour les matériaux non-conducteurs comme les plastiques standards, seule l’ionisation active permet une neutralisation complète et efficace.

L’élimination des ESD est une approche systémique. Elle combine des emballages performants et validés, des procédures de manipulation rigoureuses, et un environnement de production maîtrisé. C’est en agissant sur ces trois piliers que l’on parvient à éradiquer la mortalité infantile des composants.

Pour réduire drastiquement la mortalité de vos composants, l’étape suivante consiste à auditer vos procédures actuelles et à mettre en place un plan de contrôle qualité ESD systématique.
