Machine FFS verticale ou horizontale : laquelle privilégier pour des liquides visqueux ?

Le choix d’une nouvelle ligne de conditionnement pour des produits liquides ou pâteux est un moment charnière. La technologie FFS (Form-Fill-Seal), qui forme, remplit et scelle le sachet à partir d’une simple bobine de film, s’impose souvent comme la solution la plus rationnelle. Rapidement, la question binaire émerge : faut-il opter pour une machine verticale (VFFS) ou horizontale (HFFS) ? Si la sagesse populaire veut que les liquides soient l’apanage des machines verticales, cette simplification masque la complexité réelle de la décision, surtout face à des produits à haute viscosité comme les sauces, les crèmes ou les gels.

La véritable question n’est pas tant l’axe de fonctionnement de la machine que sa capacité à s’intégrer dans un écosystème de production performant. Le coût d’achat s’efface vite devant le Coût Total de Possession (TCO), qui inclut la consommation matière, l’efficacité énergétique, les temps d’arrêt, la maintenance et la flexibilité. La performance d’une ligne FFS ne se juge pas sur son orientation, mais sur sa maîtrise des points de défaillance systémiques. C’est en analysant la physique du film, l’intégrité du scellage et la rigueur de la conception hygiénique que l’on peut véritablement évaluer la pertinence d’un investissement.

Cet article propose de dépasser le débat stérile entre FFS verticale et horizontale. Nous allons plutôt disséquer les points techniques cruciaux qui déterminent le Taux de Rendement Synthétique (TRS) et la rentabilité de votre future ligne de conditionnement pour liquides visqueux, vous fournissant ainsi une grille de lecture experte pour orienter votre cahier des charges.

Pour naviguer efficacement à travers les aspects techniques qui feront le succès de votre projet, ce guide est structuré autour des points de décision les plus critiques. Voici le parcours que nous vous proposons.

Pourquoi le FFS réduit votre coût d’emballage de 30% face aux sachets préformés ?

Le premier argument en faveur de la technologie FFS est économique et massif. Le passage à une machine qui forme ses propres emballages à partir d’une bobine de film permet, en moyenne, une réduction de 30% du coût du matériel d’emballage par rapport à l’achat de sachets ou de pots préformés. Cette économie directe sur la matière première n’est cependant que la première strate d’un avantage financier bien plus profond. Il faut y ajouter les gains logistiques et de stockage, qui sont considérables.

Le cas de l’industrie laitière, illustré par des géants comme Danone, est emblématique. Pour atteindre des cadences de 40 000 pots par heure, la technologie FFS est indispensable. Elle permet non seulement de réduire les pertes matières, mais surtout de rationaliser toute la logistique amont. Une seule palette de film plastique peut remplacer jusqu’à 15 palettes de sachets vides, libérant un espace de stockage précieux et réduisant drastiquement les coûts de transport et de manutention. Cette optimisation est un levier de rentabilité majeur qui impacte directement le coût total de possession de la ligne.

Enfin, la flexibilité offerte par une machine FFS est un atout stratégique. Changer de format de sachet ne nécessite qu’un réglage de la machine et potentiellement un changement de conformateur, une opération rapide. Avec des sachets préformés, tout changement de format implique la gestion d’un nouveau stock, avec les risques d’obsolescence et l’immobilisation de trésorerie que cela comporte. Le FFS offre une agilité de production incomparable.

Comment rabouter les bobines de film sans arrêter la machine plus de 30 secondes ?

Le Taux de Rendement Synthétique (TRS) d’une ligne FFS est directement impacté par les micro-arrêts, et le changement de bobine de film est l’un des plus fréquents. Un objectif ambitieux de moins de 30 secondes d’arrêt est théoriquement possible, mais dans la pratique, l’enjeu est de réduire un processus manuel de plusieurs minutes à une opération quasi-instantanée. La solution réside dans l’automatisation du raboutage. Des systèmes dédiés permettent de souder la fin de la bobine en cours d’utilisation avec le début de la nouvelle, créant une continuité parfaite du film sans que l’opérateur ait à réengager manuellement le film dans la machine.

Alors que des opérations manuelles peuvent immobiliser la production pendant plusieurs minutes, les machines autonomes permettent un raboutage en seulement 2 minutes. Ce gain de temps, répété plusieurs fois par jour, se traduit par une augmentation significative du TRS. En éliminant cet arrêt programmé, on améliore non seulement la productivité, mais on réduit également les pertes matières liées au redémarrage et on limite les risques d’erreurs humaines lors de la manipulation.

L’intégration d’un poste de raboutage automatique en amont de la machine FFS doit donc être considérée non comme une option de confort, mais comme un investissement stratégique pour maximiser le débit de la ligne. La suppression des opérations d’engagement manuel du film est un levier direct d’optimisation. C’est la différence entre une ligne qui subit des arrêts réguliers et une ligne qui tend vers un flux de production continu, un objectif essentiel pour les industries à haute cadence.

Film complexe ou monomatériau : quel impact sur la cadence de scellage ?

La question du matériau d’emballage est au cœur des enjeux de durabilité et de performance. Historiquement, les films complexes (multicouches, ex: PET/PE) étaient privilégiés pour leurs excellentes propriétés barrière et leur large fenêtre de soudabilité. Cependant, la pression réglementaire et la demande des consommateurs pour des emballages recyclables poussent l’industrie vers les films monomatériaux (typiquement en polyéthylène – PE).

Cette transition n’est pas sans conséquence sur le process de scellage. Un film complexe, avec ses différentes couches, offre une plus grande tolérance aux variations de température et de pression des mâchoires de scellage. Un film monomatériau, par nature plus homogène, possède une fenêtre de process beaucoup plus étroite. Quelques degrés d’écart sur la température de soudure peuvent faire la différence entre un scellage parfait, un sachet qui casse ou une soudure qui fuit. La maîtrise des paramètres de la machine FFS devient donc absolument critique.

Opter pour un film monomatériau recyclable est une démarche vertueuse, mais elle exige un équipement capable d’une régulation thermique et d’une précision mécanique de très haut niveau pour maintenir les cadences. Comme le souligne Abarka packaging solutions, expert en emballages durables, le but n’est pas juste de réduire la quantité de plastique, mais de mieux l’utiliser. La citation suivante résume bien cet enjeu :

Il est possible de réduire le poids du plastique dans les emballages de 20 à 30%.

– Abarka packaging solutions, FreshPlaza – Solutions d’emballage durables

Le choix du film a donc un impact direct sur le choix de la machine. Une FFS d’entrée de gamme pourrait avoir des difficultés à gérer la sensibilité d’un film monomatériau à haute cadence, entraînant une augmentation des rebuts et une baisse du TRS qui annuleraient les bénéfices de la durabilité.

L’erreur de température des mâchoires qui crée des micro-fuites invisibles

L’intégrité du scellage est le point le plus critique pour le conditionnement de liquides, particulièrement ceux sensibles à la contamination bactérienne. Une micro-fuite, invisible à l’œil nu, peut compromettre toute une production. Cette défaillance provient souvent d’une mauvaise maîtrise des quatre paramètres fondamentaux du scellage : la température, la pression, le temps de contact et l’alignement des mâchoires.

Une erreur courante est de croire qu’une température plus élevée garantit une meilleure soudure. En réalité, une température excessive peut dégrader la structure du film, le rendant cassant et paradoxalement plus fragile. Inversement, une température trop basse ne permettra pas une fusion correcte des couches, créant des canaux microscopiques. Pour les liquides visqueux, le risque est aggravé : un résidu de produit sur la zone de scellage peut empêcher une soudure parfaite si les paramètres ne sont pas optimisés pour « chasser » le produit avant la fusion du film.

Les machines FFS modernes intègrent des systèmes de contrôle intelligent pour garantir une qualité uniforme du produit. Ces systèmes ne se contentent pas de maintenir une température de consigne ; ils l’ajustent en temps réel en fonction de la cadence et des variations ambiantes. Pour éviter les micro-fuites, il est impératif de s’assurer que la machine garantit :

• Un alignement parfait et constant des mâchoires de scellage.
• Une pression uniforme sur toute la largeur de la soudure.
• Un temps de contact (dwell time) précisément calibré en fonction de l’épaisseur et du type de film.
• Une régulation thermique fine, idéalement avec des capteurs de contrôle en temps réel intégrés aux mâchoires.

L’investissement dans une machine dotée de mâchoires de scellage de haute précision et de systèmes de contrôle avancés n’est pas un luxe, mais une assurance contre les pertes de production et les rappels de produits, qui peuvent s’avérer bien plus coûteux.

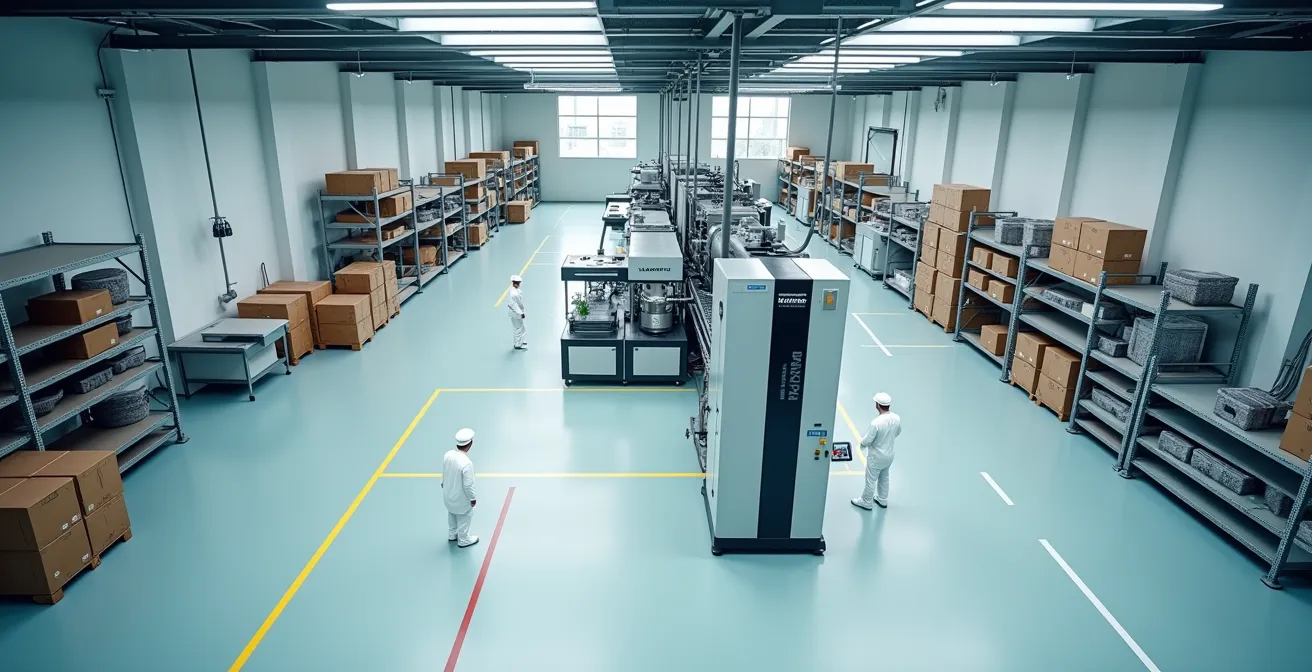

Comment intégrer une FFS dans un atelier de moins de 50 m² ?

L’un des critères de décision les plus pragmatiques entre une FFS verticale et une horizontale est l’encombrement au sol. Dans un atelier où chaque mètre carré est compté, cette question devient primordiale. C’est ici que la machine FFS verticale (VFFS) tire son épingle du jeu de manière évidente. Par sa conception, elle exploite la hauteur de l’atelier, laissant une empreinte au sol minimale.

Comme le confirment les catalogues des fabricants, la machine d’emballage FFS verticale impressionne par son design compact et son faible besoin d’espace. Le film est déroulé, formé en tube, rempli et scellé le long d’un axe vertical. Le produit est généralement acheminé par le haut via une trémie ou un système de dosage, ce qui optimise encore l’utilisation de l’espace tridimensionnel. Une machine HFFS, au contraire, nécessite un parcours linéaire plus long au sol pour former, remplir et sceller le sachet, ce qui la rend moins adaptée aux espaces restreints.

Pour un atelier de moins de 50 m², le choix d’une VFFS est donc souvent une évidence technique. Elle permet de conserver des zones de circulation suffisantes pour les opérateurs et la logistique interne (approvisionnement en matières premières, évacuation des produits finis). L’implantation doit être pensée de manière globale, en intégrant les périphériques comme le système de dosage du liquide visqueux et le convoyeur de sortie, mais la VFFS reste la solution la plus compacte pour un système entièrement automatisé.

Comment le PE orienté (MDO-PE) remplace le PET sans casser à la soudure ?

La quête d’emballages monomatériaux recyclables a mené à l’émergence de solutions innovantes comme le film PE orienté (MDO-PE). Ce matériau vise à remplacer les films complexes contenant du PET, en offrant une rigidité et une brillance comparables tout en restant dans le flux de recyclage du polyéthylène. Cependant, ses propriétés mécaniques et thermiques sont radicalement différentes de celles du PET, ce qui impose des défis techniques au niveau du scellage.

Le MDO-PE est obtenu par un processus d’étirage qui aligne les molécules du PE, lui conférant une meilleure rigidité. Mais ce traitement le rend également plus sensible à la chaleur. Contrairement au PET, qui est très stable thermiquement, le MDO-PE a une fenêtre de soudabilité beaucoup plus étroite. Une chaleur excessive peut détruire l’orientation moléculaire, provoquant un retrait ou une rupture du film au niveau de la zone de soudure. Pour utiliser du MDO-PE à haute cadence, la machine FFS doit être équipée de mâchoires de scellage capables de délivrer un profil de température extrêmement précis et constant.

Le succès de l’intégration du MDO-PE repose donc sur une synergie parfaite entre le fournisseur de film, qui doit proposer une qualité optimisée pour le scellage, et le fabricant de la machine FFS, qui doit garantir un contrôle thermique irréprochable. Sans cette maîtrise, les promesses de durabilité du MDO-PE se heurteront à des problèmes de production insolubles.

L’erreur de conception mécanique qui crée un nid à bactéries impossible à nettoyer

Pour le conditionnement de produits visqueux, souvent sensibles sur le plan microbiologique (produits laitiers, sauces), la conception hygiénique de la machine FFS n’est pas une option, c’est une exigence fondamentale. Une erreur de conception, même minime, peut créer une zone de rétention : un angle mort, une crevasse ou une surface rugueuse où le produit peut s’accumuler et permettre le développement de bactéries. Ces « nids à bactéries » sont souvent impossibles à atteindre lors des cycles de nettoyage standards (NEP/CIP – Nettoyage En Place).

Les standards internationaux comme ceux définis par l’EHEDG (European Hygienic Engineering and Design Group) fournissent un cadre de référence strict pour la conception d’équipements agroalimentaires. Une machine certifiée EHEDG garantit une construction qui minimise les risques. La certification EHEDG aide à réduire les risques de sécurité alimentaire grâce à des équipements de haute qualité et à réduire les coûts de nettoyage avec la technologie clean-in-place. Cela passe par des choix techniques très précis : utilisation d’aciers inoxydables spécifiques, élimination des angles vifs, conception de cadres ouverts, protection IP69K pour résister aux lavages haute pression, etc.

L’absence de joints est un avantage majeur, surtout pour le nettoyage. Une conception simple, lisse et accessible est la clé. Lors du choix de votre machine FFS, un audit de sa conception hygiénique est aussi important que l’évaluation de ses performances. Une machine moins chère à l’achat mais mal conçue peut entraîner des coûts cachés astronomiques en termes de non-qualité, de temps de nettoyage et de risques sanitaires.

Comment garantir l’étanchéité totale des opercules sur des cadences de 60 coups/minute ?

Garantir une étanchéité parfaite à des cadences élevées (le titre mentionne 60 coups/minute, mais les machines modernes peuvent atteindre bien plus) est le test ultime pour une ligne FFS de liquides visqueux. En effet, les machines VFFS modernes peuvent produire jusqu’à 100 packs/min, ce qui augmente le débit et l’exigence de fiabilité. À cette vitesse, chaque paramètre doit être parfaitement maîtrisé. L’étanchéité n’est pas le fruit d’un seul composant, mais le résultat d’un système d’intégrité complet.

Ce système repose sur trois piliers interdépendants. Le premier est le dosage précis : pour les produits visqueux, il est crucial d’utiliser une technologie de dosage qui assure une coupure nette du produit (ex: « suck-back ») pour éviter toute contamination de la zone de scellage. Le moindre résidu sur la surface de soudure peut créer un point de faiblesse. Le deuxième pilier est la mécanique de scellage, comme nous l’avons vu : des mâchoires parfaitement alignées, avec une pression et une température contrôlées au dixième de degré près. Le troisième pilier, souvent négligé, est le contrôle en temps réel. Des systèmes de vision ou des capteurs peuvent inspecter 100% des sachets en sortie de ligne pour détecter la moindre anomalie de scellage et éjecter les produits non conformes avant qu’ils n’entrent dans la chaîne de distribution.

Finalement, le choix entre une machine verticale ou horizontale devient secondaire face à la nécessité d’investir dans un système complet qui garantit cette intégrité. La question n’est plus « V ou H ? » mais « Ce fournisseur propose-t-il une solution intégrée (dosage + FFS + contrôle) qui garantit zéro défaut d’étanchéité à la cadence cible avec mon produit et mon film spécifiques ? ». C’est en adoptant cette vision systémique que vous sécuriserez votre production et la qualité de vos produits.

Pour appliquer ces principes à votre projet et définir le cahier des charges le plus pertinent, l’étape suivante consiste à réaliser un audit complet de vos contraintes spécifiques, de la nature de votre produit à la configuration de votre atelier.
