Découpe laser packaging : comment réaliser des prototypes carton complexes sans forme de découpe coûteuse ?

Pour tout bureau d’études ou imprimeur, le prototypage est un ballet incessant entre créativité et contraintes. L’idée géniale d’un packaging innovant se heurte souvent à la réalité froide du coût et des délais d’une forme de découpe traditionnelle. Chaque modification, même mineure, signifie un nouvel investissement et des jours d’attente, tuant dans l’œuf l’agilité nécessaire aux petites et moyennes séries. La tentation est alors grande de voir la découpe laser comme une simple alternative rapide, une sorte de « plotter surpuissant ».

Cette vision, bien que courante, est réductrice. Se contenter de régler la vitesse et la puissance, c’est utiliser un scalpel comme un simple couteau. On obtient une découpe, certes, mais on passe à côté de l’essentiel : la finition, la précision sur des matériaux complexes et, in fine, la rentabilité. Les bords qui brûlent sur un carton blanc, l’étiquette percée de part en part, ou pire, les fumées toxiques qui endommagent la machine, sont les symptômes d’une approche superficielle.

Et si la véritable clé n’était pas l’outil lui-même, mais la compréhension profonde de l’interaction entre le faisceau laser et la matière ? La véritable agilité ne naît pas de la vitesse de la machine, mais de la capacité à piloter avec précision la vaporisation du matériau, à anticiper les réactions chimiques et à optimiser la géométrie de la découpe. C’est là que le prototypage laser passe du statut de simple commodité à celui d’avantage stratégique décisif.

Cet article va au-delà des réglages de base. Nous allons explorer les techniques et les principes physiques qui permettent de surmonter les défis les plus courants, de la carbonisation des bords à la découpe de polymères transparents, pour vous permettre de libérer tout le potentiel créatif et économique de votre équipement laser.

Pour naviguer à travers les aspects techniques et stratégiques de la découpe laser pour le packaging, ce guide est structuré pour répondre aux questions les plus pointues que se posent les professionnels. Le sommaire ci-dessous vous donnera un aperçu des défis que nous allons relever ensemble.

Pourquoi le laser brûle les bords de votre carton blanc et comment l’éviter ?

Le paradoxe du carton blanc est cruel : sa surface immaculée, prisée pour les packagings premium, est aussi celle qui trahit le plus impitoyablement la moindre imperfection thermique. La carbonisation des bords, cet effet « brûlé » disgracieux, n’est pas une fatalité mais le symptôme d’une accumulation de chaleur excessive. Le laser, en vaporisant la matière, libère de l’énergie. Si cette énergie n’est pas parfaitement contrôlée, elle « cuit » les fibres de cellulose adjacentes avant même de les couper, laissant une marque brune.

Sur un carton kraft, cette teinte se fond dans la masse. Sur un carton couché blanc, elle signe l’échec d’un prototype. Pour éviter cela, il faut passer d’une logique de « force brute » à une ingénierie de la découpe. Il s’agit de gérer l’apport thermique en jouant sur plusieurs paramètres avancés, bien au-delà du simple couple puissance/vitesse. L’objectif est de vaporiser la matière si rapidement que la chaleur n’a pas le temps de se diffuser latéralement dans le support.

Voici les techniques employées par les spécialistes pour obtenir des découpes parfaites :

• Utilisation d’un gaz d’assistance inerte : L’injection d’azote (N2) ou d’air comprimé sec directement au point d’impact a un double effet. Elle chasse l’oxygène, empêchant la combustion (qui crée la carbonisation), et refroidit activement les bords de la coupe.
• Technique de la « double passe » : Une première passe à très haute vitesse et faible puissance permet de « graver » la couche de couchage blanche sans atteindre le carton. La seconde passe, plus puissante, découpe le carton en suivant ce chemin déjà « préparé », limitant ainsi l’exposition thermique de la surface.
• Optimisation du chemin de coupe (Vector Sorting) : Un bon logiciel de pilotage ne découpe pas les formes dans un ordre aléatoire. Il calcule un chemin qui évite de passer plusieurs fois sur des zones proches, prévenant ainsi l’accumulation locale de chaleur.
• Ajustement de la fréquence (PPI/Hz) : Réduire la fréquence du laser transforme le trait de coupe continu en une série de micro-perforations très rapprochées. Cela diminue l’énergie totale délivrée tout en maintenant une découpe nette, une technique particulièrement efficace sur les cartons fins.

La preuve que l’excellence est possible vient de collaborations réussies dans l’industrie. Comme le démontre un projet commun, en combinant expertise laser et savoir-faire packaging, il est tout à fait possible d’atteindre une finesse de découpe extrême sur carton premium, sans aucun défaut de carbonisation, ouvrant la voie à des designs d’une complexité auparavant inenvisageable.

Comment régler la puissance pour inciser l’étiquette sans couper le support (liner) ?

La découpe à mi-chair, ou « kiss-cutting », est l’une des applications les plus délicates et les plus valorisantes de la technologie laser. L’objectif est de découper avec une précision chirurgicale la couche supérieure d’un matériau adhésif (l’étiquette) sans même effleurer la couche inférieure (le liner ou papier support). Réussir cette opération revient à maîtriser le seuil de vaporisation de chaque matériau. Chaque couche, l’adhésif et son support, possède sa propre « signature » thermique. Le succès réside dans la capacité à délivrer la quantité exacte d’énergie pour vaporiser la première, tout en restant juste en dessous du seuil nécessaire pour affecter la seconde.

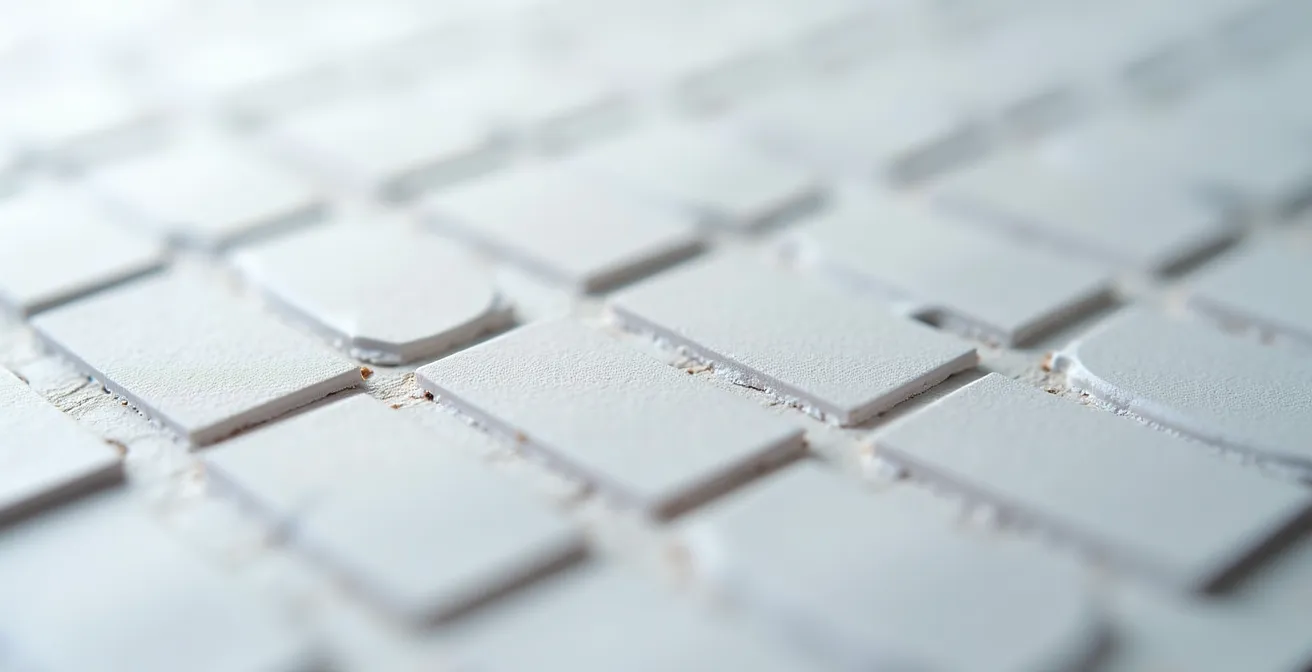

Cela se joue à quelques points de pourcentage de puissance et quelques millisecondes d’exposition. Une puissance trop faible ne fait que marquer l’étiquette ; trop forte, elle traverse le liner et ruine la planche. La clé est donc un étalonnage méticuleux. Avant toute production, la création d’une matrice de test est indispensable. Cette grille, où chaque case correspond à une combinaison unique de vitesse et de puissance, permet d’identifier visuellement le réglage parfait pour un couple étiquette/liner donné.

Ce processus empirique est fondamental, car même des liners en apparence similaires peuvent avoir des réactions très différentes. Les paramètres de base varient significativement selon la nature du support, comme l’illustre cette comparaison issue de retours d’expérience industriels.

Laser CO2 ou Fibre : lequel est impératif pour découper des polymères transparents ?

Tous les lasers ne se valent pas face aux polymères, et la transparence est un piège pour qui ignore la physique fondamentale de l’interaction faisceau-matière. La question n’est pas de savoir quel laser est « meilleur », mais quelle longueur d’onde est « absorbée » par le matériau cible. Un laser ne peut chauffer et découper que s’il est absorbé. S’il traverse la matière, il est aussi inefficace qu’un rayon de soleil passant à travers une vitre.

C’est ici que la distinction entre laser CO2 et laser Fibre devient cruciale. Un laser CO2 émet à une longueur d’onde d’environ 10.6 micromètres (10 600 nm), qui se situe dans l’infrarouge lointain. Cette longueur d’onde est parfaitement absorbée par la plupart des matériaux organiques et des polymères, y compris ceux qui sont transparents à la lumière visible comme le PET ou l’acrylique (PMMA). Le laser CO2 est donc l’outil de choix pour les découper.

À l’inverse, un laser Fibre émet typiquement autour de 1.06 micromètres (1064 nm), dans l’infrarouge proche. Cette longueur d’onde est très bien absorbée par les métaux, mais elle traverse la plupart des polymères transparents sans aucune interaction. Essayer de découper une feuille de PET avec un laser Fibre est une perte de temps. Comme le résume parfaitement un expert en applications laser, Dr. Martin Kaltenbrunner, dans le Journal of Laser Applications :

Le laser CO2 à 10 600 nm est absorbé par les liaisons moléculaires des polymères, permettant une vaporisation efficace, tandis qu’un laser fibre à 1064 nm traverse ces matériaux transparents sans interaction

– Dr. Martin Kaltenbrunner, Journal of Laser Applications

Il existe une troisième catégorie, le laser UV, qui opère à des longueurs d’onde encore plus courtes (ex: 355 nm). Il permet un marquage « à froid » sans effet thermique, idéal pour des matériaux sensibles comme le polycarbonate. Le tableau suivant résume ces interactions pour les principaux plastiques de packaging.

Le danger des fumées de découpe PVC pour vos opérateurs et la lentille

Dans l’univers de la découpe laser, il y a une règle d’or, un tabou absolu : ne JAMAIS découper de PVC (Polychlorure de Vinyle). L’ignorer par méconnaissance ou par imprudence expose l’opérateur et la machine à un danger immédiat et insidieux. Le problème ne vient pas de la découpe elle-même, mais de la réaction chimique qu’elle déclenche. Lorsqu’il est chauffé à la température de vaporisation, le PVC libère du chlore gazeux qui se recombine instantanément avec l’humidité de l’air pour former de l’acide chlorhydrique (HCl).

Cette « contamination chlorée » est doublement catastrophique. Pour les opérateurs, l’inhalation de vapeurs d’acide chlorhydrique est extrêmement dangereuse et peut causer des lésions pulmonaires graves. Pour la machine, c’est une condamnation à mort lente. L’acide se dépose sur toutes les parties métalliques de la machine (rails, vis, structure) et provoque une corrosion accélérée et irréversible. Plus grave encore, il attaque la fragile lentille de focalisation et son revêtement anti-reflet, la rendant opaque et inutilisable. Le remplacement d’une telle pièce est une opération coûteuse ; selon les données techniques des fabricants sur l’entretien laser, le coût peut facilement atteindre 2500€ pour une lentille de focalisation industrielle.

Si un accident se produit et que du PVC est découpé par erreur, une intervention immédiate est cruciale pour tenter de limiter les dégâts. Il ne s’agit pas d’un simple nettoyage, mais d’un protocole de décontamination d’urgence.

Comment l’algorithme de nesting économise 15% de matière sur chaque plaque ?

L’un des avantages les plus sous-estimés de la découpe laser pour le prototypage est sa capacité à optimiser radicalement l’utilisation de la matière première. Alors qu’une forme de découpe traditionnelle impose une disposition fixe des pièces, le laser offre une liberté totale. C’est là qu’intervient le « nesting », ou imbrication. Il ne s’agit pas d’un simple rangement manuel des formes, mais d’une intelligence géométrique pilotée par des algorithmes complexes.

Le logiciel de nesting analyse la géométrie de toutes les pièces à découper et calcule des milliers de combinaisons possibles en quelques secondes pour trouver l’agencement qui minimise les chutes de matière. Il est capable d’emboîter des formes complexes les unes dans les autres, de les faire pivoter au degré près et d’utiliser les moindres recoins d’une plaque de carton. L’économie moyenne de 15% est une estimation prudente ; sur des formes très complexes, ce gain peut être bien supérieur.

L’optimisation va encore plus loin avec la technique de la découpe sur ligne commune (common-line cutting). Lorsque deux pièces ont un bord droit commun, l’algorithme ne va pas effectuer deux découpes parallèles, mais une seule et unique ligne qui servira de bord pour les deux formes. Cela représente non seulement un gain de matière supplémentaire, mais aussi une réduction significative du temps de découpe total. Moins de distance à parcourir pour la tête laser signifie un cycle de production plus court et une plus grande réactivité.

Laser ou jet d’encre thermique : lequel est le plus lisible sur du carton verni ?

Marquer un code-barres ou un numéro de lot sur du carton brut est simple. Le faire sur un carton verni, brillant ou pelliculé est un tout autre défi. Les surfaces non poreuses et réfléchissantes sont le cauchemar des technologies de marquage traditionnelles comme le jet d’encre thermique (TIJ). L’encre a du mal à adhérer, elle peut « baver » avant de sécher, créant des bords imprécis. La réflexion du vernis peut également gêner la lecture par les scanners optiques, entraînant des taux d’échec élevés sur les lignes de production.

Le laser offre une solution radicalement différente et bien plus fiable. Au lieu d’ajouter une couche de matière (l’encre), il en enlève une. Le marquage laser sur carton verni fonctionne par ablation. Le faisceau laser, finement contrôlé, vaporise la fine couche de vernis ou de pelliculage sans endommager le carton situé en dessous. Ce processus révèle la couleur naturelle et la texture mate du carton, créant un contraste exceptionnel avec la surface brillante environnante. Ce contraste est non seulement visuellement très net, mais il est aussi idéal pour les lecteurs de codes-barres qui ne sont plus perturbés par la réflectivité du vernis.

Le résultat est un marquage d’une précision et d’une durabilité inégalées. Contrairement à l’encre qui peut s’effacer avec les frottements ou l’humidité, le marquage par ablation est permanent. Il fait partie intégrante du support. Cette fiabilité supérieure se traduit directement par une meilleure efficacité sur la chaîne logistique, avec moins d’erreurs de lecture et une traçabilité sans faille. Pour les prototypes de packaging qui doivent simuler l’ensemble du cycle de vie du produit, garantir la lisibilité des marquages est une étape de validation essentielle.

Prototypage rapide ou maquette volume : quel outil pour valider la prise en main ?

Dans la conception d’un packaging, il y a deux validations cruciales mais distinctes : la validation ergonomique (« Est-ce que la prise en main est agréable ? ») et la validation fonctionnelle (« Est-ce que le système d’ouverture fonctionne ? »). Traditionnellement, ces deux étapes sont dissociées. On crée une maquette en volume, souvent en mousse ou en impression 3D basique, pour valider les formes générales, puis un prototype coûteux pour tester les mécanismes.

L’agilité offerte par la découpe laser permet de fusionner ces étapes en un workflow hybride ultra-efficace. Au lieu d’opposer maquette et prototype, on les combine. Cette approche permet de tester et d’itérer sur l’expérience utilisateur complète en quelques heures, et non en plusieurs semaines. L’idée est de passer rapidement du volume brut à l’interaction réelle, en utilisant le bon outil pour chaque phase de validation.

Un workflow hybride optimisé pourrait se dérouler ainsi :

1. Phase 1 : Maquette volume (1-2 jours). Une première forme est rapidement créée en mousse ou via une impression 3D FDM basique. L’objectif unique est de valider la taille générale, le poids et l’ergonomie de la prise en main.
2. Phase 2 : Prototype laser fonctionnel (2-4 heures). Une fois les volumes globaux validés, le fichier 3D est « déplié » en un tracé de découpe 2D. Le laser découpe et raine le carton final en quelques minutes. Le prototype est monté.
3. Phase 3 : Test d’interaction. C’est ici que la magie opère. On peut tester concrètement la facilité d’ouverture, la résistance des languettes d’arrachage, le « clic » d’un système de verrouillage, etc.
4. Phase 4 : Validation de l’expérience « unboxing ». Le prototype est si fidèle au produit final qu’il permet de simuler et de valider l’intégralité de l’expérience de déballage, un facteur clé de la perception de la marque.

Conception packaging 3D : comment valider la résistance d’un emballage avant même de fabriquer le moule ?

Le plus grand avantage de la découpe laser pour le prototypage n’est pas seulement sa vitesse, mais sa fidélité. Un prototype découpé au laser dans le carton final n’est pas une simple maquette visuelle ; c’est un jumeau fonctionnel du produit fini. Il possède les mêmes propriétés mécaniques, la même rigidité, le même sens de cannelure. Cette fidélité ouvre la porte à une étape de validation cruciale : les tests de résistance physique, bien avant d’investir des milliers d’euros dans une forme de découpe.

Détecter un point de faiblesse à ce stade précoce est une économie massive. Un pli qui cède sous le poids, un angle qui s’écrase à la chute… Chaque erreur identifiée sur un prototype coûtant quelques euros de carton représente l’économie d’une modification complexe et onéreuse d’un outillage en acier. Le prototype laser devient ainsi un outil de simulation physique peu coûteux, permettant de « torturer » l’emballage pour identifier et corriger ses défauts structurels.

Un protocole de tests physiques sur prototype laser peut inclure des étapes simples mais redoutablement efficaces :

• Test d’empilement : Le prototype, rempli de son poids nominal, est placé sur une surface plane. On ajoute progressivement une charge sur le dessus (à l’aide de poids ou d’autres produits) jusqu’à 5 kg ou plus, pour observer les déformations et identifier les points de faiblesse structurelle.
• Test de chute : Le prototype est lâché d’une hauteur standardisée (par exemple, 50 cm) sur une surface dure. Répéter l’opération trois fois sur chaque angle et sur chaque face permet de valider la robustesse de l’assemblage et la protection offerte au produit.
• Test de compression manuelle : Appliquer une pression ferme et progressive avec les mains sur différentes zones du packaging permet d’identifier intuitivement les zones de pliage non désirées ou les points de rupture potentiels.
• Validation du sens des cannelures : Pour le carton ondulé, la résistance varie énormément selon que la force est appliquée parallèlement ou perpendiculairement aux cannelures. Créer deux prototypes identiques avec des orientations de cannelures différentes permet de choisir l’option la plus résistante pour l’application visée.

Cette approche pragmatique transforme le prototypage. Il ne s’agit plus seulement de valider un visuel, mais de garantir la performance et la fiabilité du packaging dans des conditions réelles. L’agilité du laser permet de corriger un défaut, de découper une nouvelle version et de la re-tester dans la même journée.

Intégrez dès maintenant ces principes d’ingénierie de la découpe dans votre bureau d’études. En traitant chaque prototype comme une opportunité de test et d’optimisation, vous transformerez un simple outil de production en un puissant moteur d’innovation et de rentabilité.
